EMR-dFactory
EMR-9用

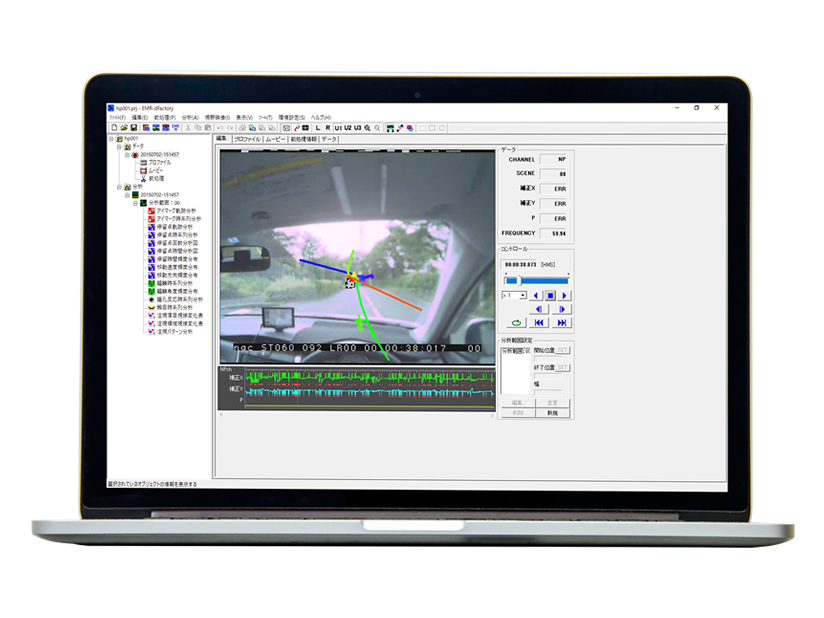

EMR-9で計測したデータから停留点分布、注視点移動速度、注視項目などを時系列で定量的に解析を行うソフトウェアです。
特長
アイマーク軌跡分析
アイマークのX軸、Y軸の移動軌跡、瞳孔径を時系列で分析することができます。
停留点分析
停留点の時間、回数、頻度を時系列で分析することができます。
輻輳角分析
両眼計測時に左右眼球の輻輳角と、視線が交差するまでの距離を時系列で分析することができます。
瞳孔反応分析
瞳孔径の変化を時系列で分析することができます。
注視項目分析
画像を再生しながら、注視しているポイントを手動で入力することができます。
注視画像記録
アイマークや停留点を中心とする矩形の領域を切り出して、時系列に並べて表示・保存することができます。
EMR-dExpress
EMR-dFactoryで分析したプロジェクトは、配布用として出力することができます。新たな分析は行えませんが、動画やグラフなど分析した状態で表示することができます。
EMR-dEditor
EMR-dFactoryに付属するデータ編集ソフトウェアEMR-dEditorは、EMR-9で記録した映像データを再生したり、任意の区間を切り出してAVIファイルとして変換・保存することができます。
機能
| 前処理 | |
| 視差補正処理 | 左右眼の計測データで視差補正したアイマークを算出可能 |
| スムージング処理 | 計測データに含まれるノイズを移動平均法またはパルスカット法で処理可能 |
| エラー拡張処理 | エラー発生時にエラーフラグを自動的に設定 |
| 視野映像の再生 | |
| 再生、コマ送り、可変速再生（1/30～×30）が可能 | |
| 重畳表示 | |
| 軌跡表示 | 視野映像に重畳して視線軌跡を表示 |
| グラフ表示 | 視野映像に重畳してアイマーク時系列グラフを同期表示 |
| EMR-dExpress | |
| 解析結果と視野映像を表示するための専用ビューワソフトウェア （解析結果出力時にEMR-dExpressも同時出力され解析結果とともに配布可能） |
|
| EMR-dEditor | |
| EMR-9の視野映像を任意の区間で切り出しaviファイルに変換し出力可能 ※MJPEGまたはPCにインストールされているビデオコーデックで変換 |
|
| アイマーク分析 | |
| アイマーク視線軌跡表示 | アイマークを線で結んだ軌跡として表示 |
| アイマーク軌跡分析データ | 時刻、アイマークの水平/垂直座標、瞳孔径等をリスト形式で表示 |
| アイマーク時系列分析図 | アイマークの水平/垂直座標、瞳孔径を時系列の折れ線グラフ表示 |
| 停留点分析 | |
| 停留点軌跡分析 | 停留点を線で結んだ軌跡を表示 |
| 停留点軌跡分析データ | 停留時間やX座標/Y座標などをリスト形式で表示 |
| 停留点時系列分析図 | 停留時間や移動速度を時系列の折れ線グラフで表示 |
| 領域別停留点回数分析図 | 格子状に分割された領域内において停留回数を集計した結果を表示 |
| 領域別停留点時間分析図 | 格子状に分割された領域内において停留時間を集計した結果を表示 |
| 停留時間頻度分析図 | 停留時間を指定した階級数に分け全停留点対する各階級の停留時間を棒グラフで表示 |
| 停留点移動速度頻度分析図 | 停留点の移動速度を指定した階級数に分け全停留点に対する各階級の停留点移動速度を棒グラフで表示 |
| 停留点移動方向頻度分析図 | 被験者の視線方向の傾向を分析するため全停留点に対する各階級の停留点移動方向を棒グラフやレーダーチャートで表示 |
仕様
| 対応OS | |
| Microsoft Windows 7 Pro 32bit/64bit 日本語版 | |
| Microsoft Windows 10 Pro 32bit/64bit 日本語版 | |
| 入力 | |
| EMR-9で計測されたデータフォルダ ※eh9ファイル、em9ファイル、m4fファイルが含まれること | |
| EMR-8/8BおよびEMR-AT VOXERで計測されたDVテープからデコードされたDV-AVIファイル | |
| シリアルデータ（EMR-9、EMR-8/8BおよびEMR-AT VOXERからリアルタイムで出力された時刻、アイマークの水平/垂直の座標および瞳孔径などのデータ） | |
| 出力 | |
| 視野映像（aviファイル） | |
| 視野映像静止画（bmpファイル、jpgファイル、pngファイル、tifファイル、gifファイル） | |
| アイマークデータ（csvファイル） | |
| グラフ（bmpファイル、jpgファイル、pngファイル、tifファイル、gifファイル） | |
| 注視画像（bmpファイル、jpgファイル、pngファイル、tifファイル、gifファイル） | |
| ビューワソフトウェアEMR-dExpress（解析データ、視野映像（aviファイルのみ） | |
| 付属品 | |
| ソフトウェアCD、取扱説明書、USBライセンスキー |
＊PCは別途ご用意ください。
